Abian jartzea Shandong Hongzhitai New Energy Technology-n, Xintai

1. Abian jartzea amaituta

Shandong Hongzhitai New Energy Technology Co., Ltd.-n Xintai-n, Shandong-en, abian jarri da.

Martxan jartzea ekipoak instalazio izateari uzten dion eta funtzionatzen duen sistema izaten hasten den etapa da. Zirkuitu bakoitza bere marrazkira jarraitzen da, babes-gailu bakoitza ezarri eta frogatzen da, eta interblokeo, seinale eta zantzu bakoitza berresten da atzean dagoen ekipoari buruzko egia esateko.

Hori guztia eginda bakarrik argazki hauetako gela azpiestazio bihurtzen da armairu-ilara baino.

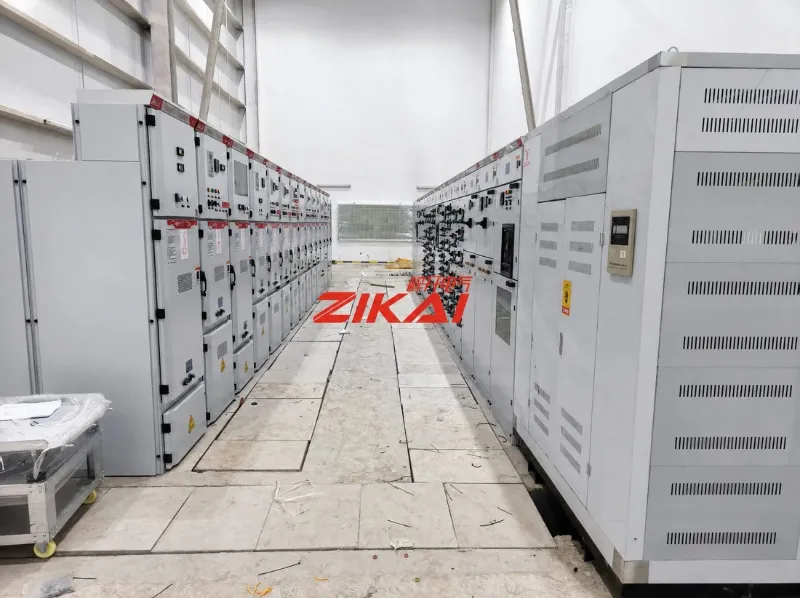

01. irudia  Xintai guneko tentsio ertaineko konmutagailuen gela, KYN28A-12 panelak bi ilaratan jarrita elkarren aurrean ustiapen-pasilloan zehar.

2. Zer instalatu zen: KYN28A-12 metalezko konmutadorea

Ekipamendu nagusia KYN28A-12 metalez estalitako etengailu erretiratugarria da: barrukoa, trifasikoa, 50 Hz-koa, 3,6 kV-tik 12 kV-ra bitarteko barra bakarreko eta barra bakarreko sistema sekzionatuetarako eraikia.

Bere eginkizuna energia elektrikoa jaso eta banatzea da, eta hari konektatutako zirkuituak kontrolatzea, babestea eta kontrolatzea, hau da, sarrerako hornidura, irteerako elikadurak, neurketa eta babesa gela batean elkartzen diren puntua bihurtzen du.

Antolamendua panelen aurrealdeetan irakur daiteke. Ibilbidearen buruak lehenengo busbar ataleko sarrerako isolamendu-panela eramaten du eta bigarrenaren sarrerako panela, eta ondoren, aurrealdean 630 A-ko kalifikazioa duten etengailuen panelak daude.

Panel bakoitza zenbakiz identifikatzen da - G01, G02 eta aurrerago - QR kode bidezko identifikazioarekin, lerro bakarreko eskemekin eta segurtasun-abisuekin batera.

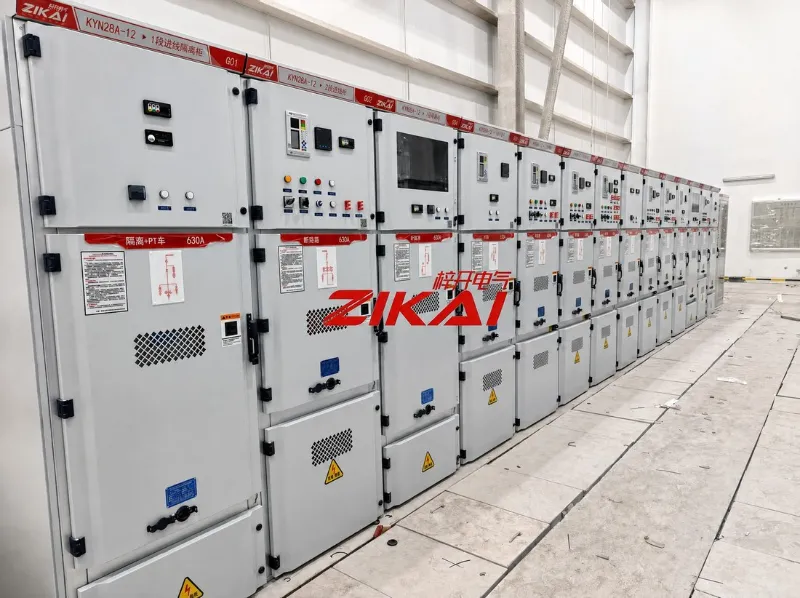

02. irudia KYN28A-12 panelak. Panelen zenbakiak, zirkuituen izenak, 630 A balorazioa, lerro bakarreko diagramak eta QR kodeko identifikazioa aurrealdeetan.

3. DC bateriaren pantaila

Etengailuaren ondoan DC bateriaren pantaila dago. Hornidura nagusia hor ez dagoenean babesa, kontrola eta seinaleak bizirik mantentzen dituen egonean iturria da, zirkuitu horiek garrantzitsuenen unea hain zuzen ere.

Pantailak karga eta banaketa atala bateria-bankuarekin konbinatzen ditu, beraz, DC sistema osoa leku bakarrean ikus daiteke. Argazkietan bateriaren katea eta tresneriaren aurreko panela itxitura berean daude.

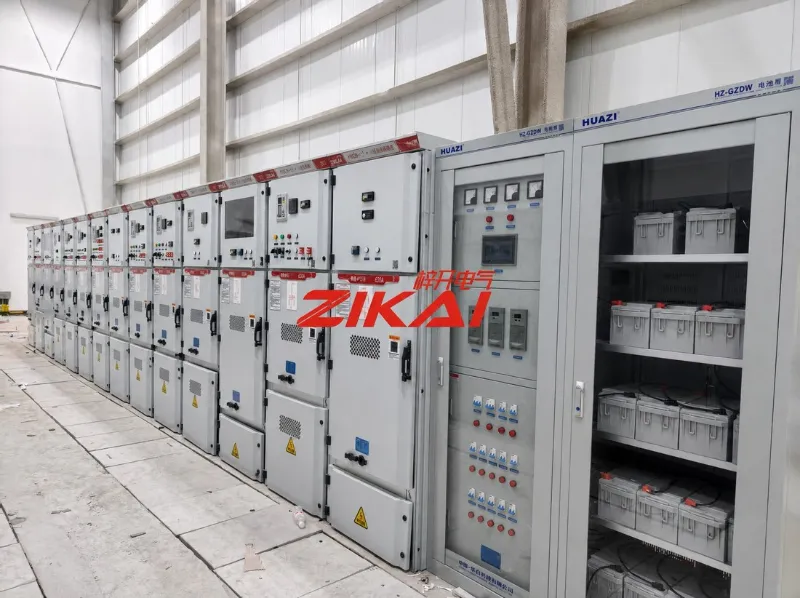

03. Irudia  DC bateria-pantaila, tresnaren aurrealdeko panela eta bateria-bankua itxitura berean kokatuta.

4. Zer esan nahi du "Komisionatzea osatua".

Martxan jartzeko sinadura egin ziren gauzen zerrenda da. Gureak honela irakurtzen du:

• Zirkuitu bakoitza marrazkien arabera trazatuta eta baieztatuta, panelez panel

• Babes-ezarpenak diseinatu eta funtzionatzen duela frogatu bezala aplikatu dira

• Kamioiak erretiratu daitezkeen lerrokadura eta trukagarritasuna egiaztatu dute ibilbidean zehar

• Blokeoak eta segurtasun-pertsianak egiaztatu dira, beraz, ezin da panelik funtzionatu sekuentziaz kanpo

• Adierazpen, neurketa eta alarma seinaleak tokiko baldintzen aurka berretsi dira

• Energiatu aurretik isolamendu eta dielektriko probak gaindituta

• Etiketatzea, diagramak eta gune fisikoa ados jarrita

Horietako bat ere ez da ikusten argazki batean. Horrek guztiak erabakitzen du gelak marrazkiak dioen moduan jokatzen duen ala ez.

5. Gunearen erregistroa

Ibilbide bereko bi bista: kommutagailu-lerroaren luzera osoa eta errenken arteko ustiapen-pasilloa. Lurzoruko markak, sarbiderako tartea eta panel bakoitzaren posizioa bere zenbakiarekiko posizioa fase honetan egiaztatzen denaren zati dira.

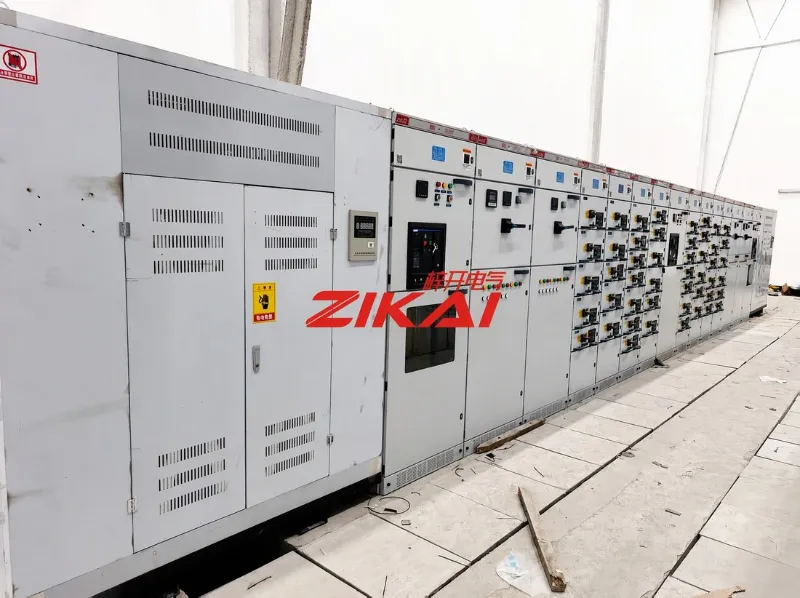

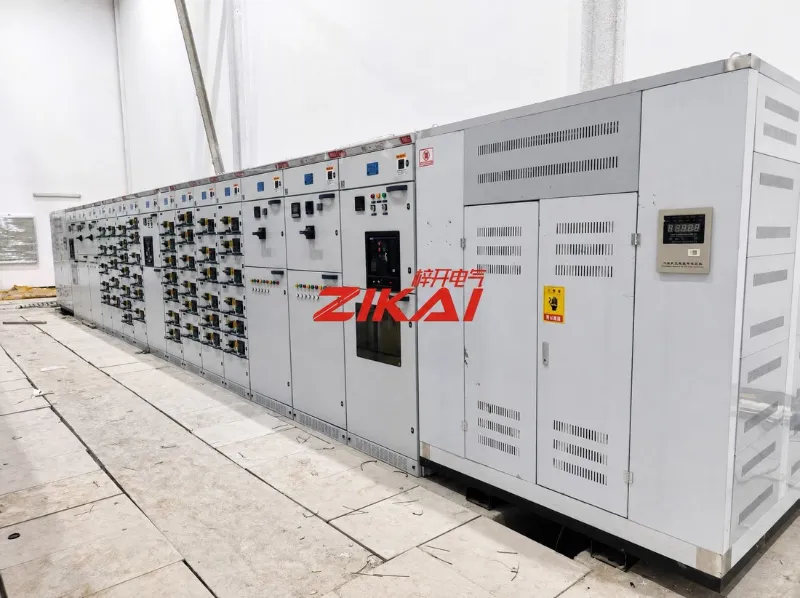

04. Irudia  Bere luzeran ikusten den kommutagailu-lerroa, panelen aurrealdeak, babes-gailuak eta tresna-panelak segidan.

05. irudia  Operazio-pasilloa. Panelen aurrealdeak, balorazioak eta segurtasun-abisuak, sarbide-tartea libre mantenduz ibilbidean zehar.

6. Zikai Electric buruz

Shanghai Zikai Electric Co., Ltd. (ZIKAI) potentzia-ekipamenduen pakete osoak fabrikatzen, berritzen eta eskaintzen ditu: tentsio ertaineko etengailuak, tentsio baxuko banaketa-multzoiak, kutxa motako azpiestazioak, zutoinetan eta kanpoko hutsean etengailuak, kondentsadoreak konpentsatzeko gailuak eta lotutako banaketa-ekipoak.

Proiektuak ekipamenduaren hornikuntzatik instalatzen eta martxan jartzen dira.

Editorearen oharra - emandako datuak bakarrik erabili ziren: bezeroaren izena, kokapena eta martxan jartzea. KYN28A-12 deskribapena eta 630 A kalifikazioa industriako dokumentaziotik eta paneletan irakur daitezkeen marketatik hartu dira; ez da panel-zenbaketa, proiektuaren balio edo egutegirik adierazi. Epigrafeek argazki bakoitzean ikusten dena soilik deskribatzen dute.
