Bederatzi Azpiestazio. Aldaketa osoa atera.

Zikai Electric-ek kondentsadoreen ordezkapena osatu du Kashgar-en, Xinjiang-en, estilo amerikarreko bederatzi azpiestaziotan

Kashgar-eko haize-esparruetan, amerikar estiloko bederatzi azpiestazio kondentsadoreen konpentsazio-unitateak ordezkatu berri dituzte: kondentsadore zaharrak kendu, banku berriak sartu, fase-egiaztapenak eta aldaketa-probak egin dituzte. Paperean lan zuzena dirudi. Dena den, hurrengo hamarkadan unitate horiek nola jokatzen duten erabakitzen duena, argazki batean ikusi ezin duzun guztia da.

1. Proiektua Begirada batean

2. Zergatik Kondentsadorearen aldaketak merezi duen arreta

Behe-tentsioko banaketa-sistema batean kondentsadore-bankua inor ohartzen ez den osagai isila da, huts egiten duen arte, eta orduan sekzio oso bat eragiten du. Bere lana potentzia erreaktiboa konpentsatzea da. Egin ezazu ondo eta potentzia-faktorea egonkor mantentzen da, lineako korrontea jaitsi egiten da eta transformadorearen ahalmen eraginkorra askatzen da. Oker egin eta galerak igotzen dira, tentsioak gora egiten du eta potentzia-faktorearen zigor-kargak sortzen hasten dira.

Horregatik, kondentsadorearen ordezkapena ez da inoiz antzeko truke soil bat. Urteetan zerbitzuan dauden kondentsadoreek kapazitatea galtzen dute, puztu eta barrutik degradatzen dute. Unitate berriak posizio berdinetara erortzen badira kommutazio-koordinazioa, serie-erreaktoreen parekatzea eta armairuen kableatzea eta etiketatzea zuzendu gabe, hurrengo hutsegitea denbora kontua baino ez da.

Kondentsadorearen aldaketa sistema berrezartzeko aukera bat da: konpentsazio-gaitasuna berrezarri, fidagarritasuna eta zerbitzu-egonkortasuna diseinatutako egoerara aldatuz pasaldi batean.

3. Gunean: Unitate bakoitza ireki eta egiaztatu

Kanpoko gune batean banatutako bederatzi unitatek lan-fronte sakabanatuak eta leiho estua esan nahi dute. Hau da lanaren eremuko erregistroa.

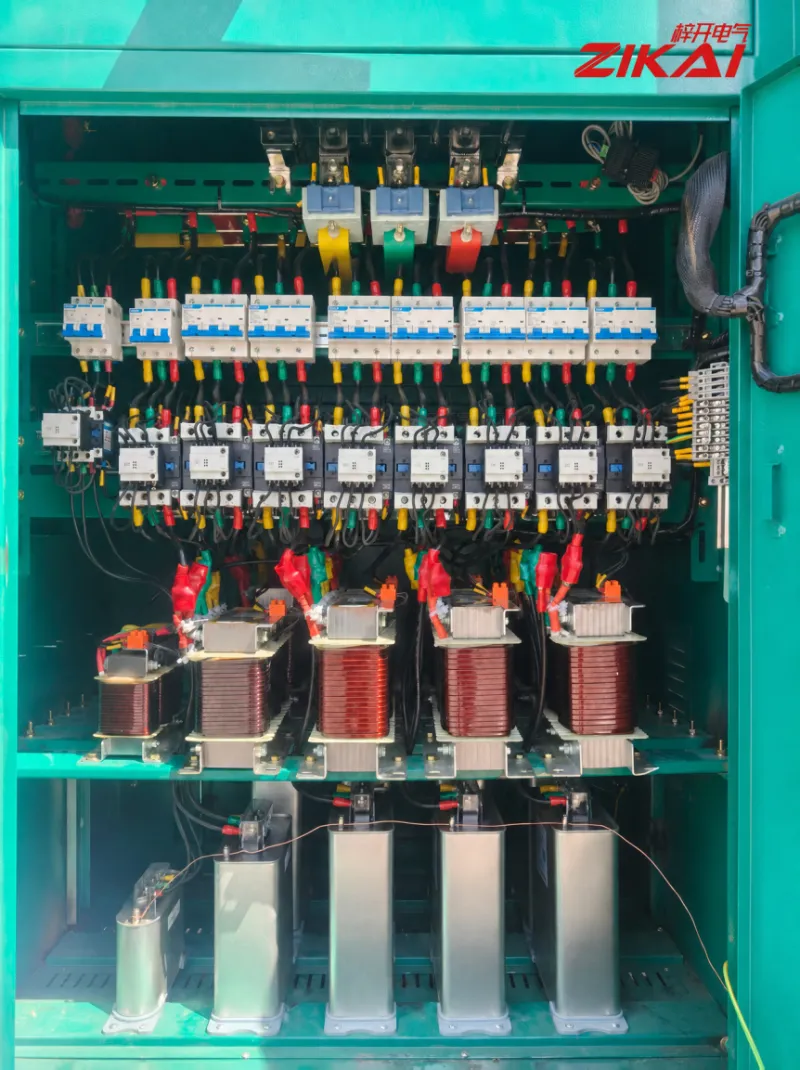

01. irudia  Kondentsadorearen konpentsazio-armairuaren barruan. Goitik behera: adar babeserako miniaturazko etengailuak, kommutazio-kontaktoreak, serie-erreaktoreak eta oinarrian behe-tentsioko kondentsadore paraleloa. Busbarrak eta irteerako eroaleak fase-kode horia, berdea eta gorria dira, zirkuitu bakoitzean alanbre-zenbakizko mahukak eta amaieran isolamendu-botak dituzte - geroago ikuskapena edo akats bat zein azkar aurki daitekeen zehazten duten xehetasunak.

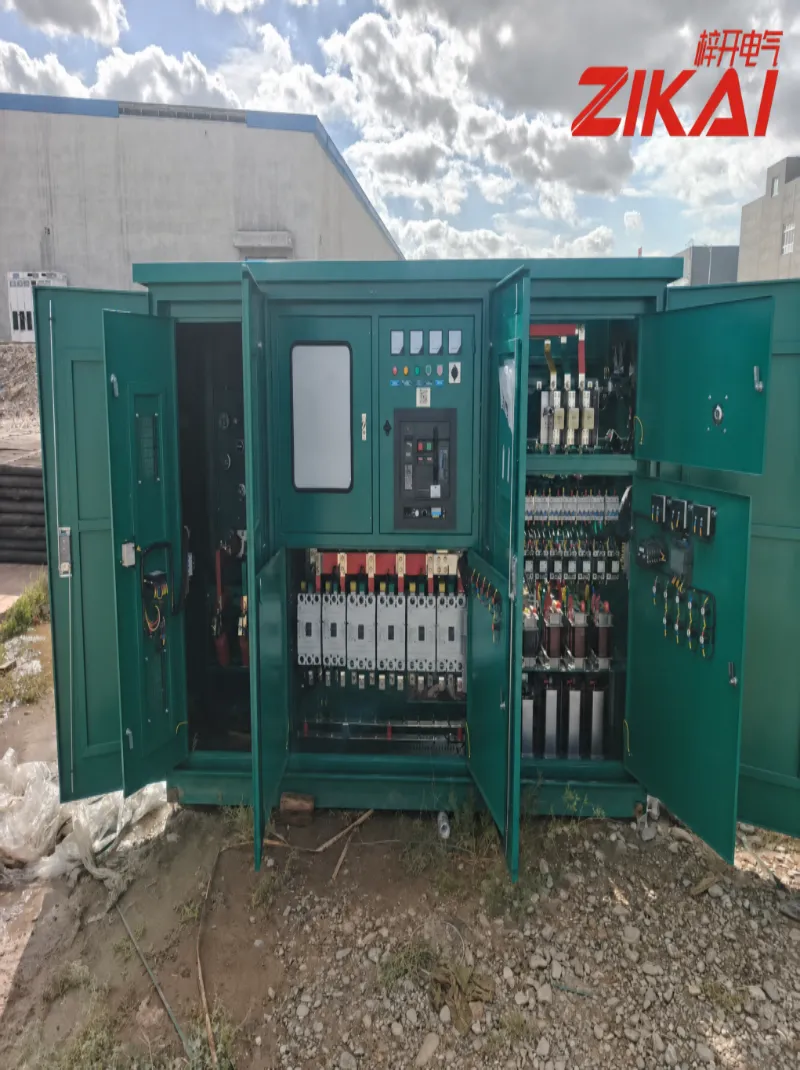

02. irudia  Azpiestazio baten behe-tentsioko konpartimentuaren barruan. Molde-kasuetako etengailuak, kontagailuak eta argi adierazleak elkarrekin taldekatzen dira, eskuinaldean kondentsadoreen konpentsazio-zirkuituekin. Ateak irekita dauden osagaiak nola jartzen diren da unitate bat mantentze erraza izango den ala ez ikusteko.

03. irudia  Kanpoko azpiestazio baten behe-tentsioko konpartimentuaren kanpoaldea. "Tentsio Beheko Gela / Pertsonal Baimendutako Bakarrik" abisu-seinale horiak osorik eta irakurgarriak dira; tokiko segurtasunerako oinarrizko eskakizuna eta eskualdaketa ikuskatzeko derrigorrezko elementua.

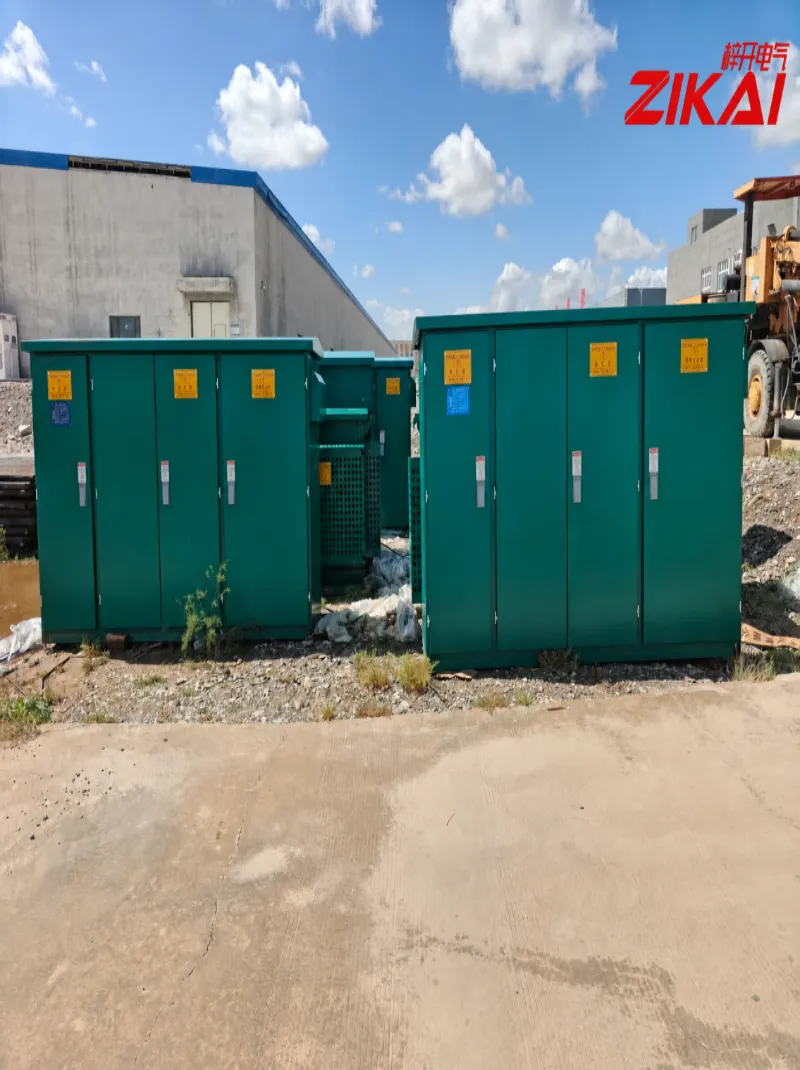

04. irudia  Tentsio handiko, behe-tentsioko eta kondentsadoreen konpentsazio-konpartimentuak elkarren ondoan. Kondentsadorearen konpentsazio-konpartimentua da lan honek zentratzen duena. Itxiturak kanpoko oinarrian kokatuta daudenean, zigilatzea, aireztapena eta lurraren jarraitasuna ere baieztatu behar dira unitatez unitate.

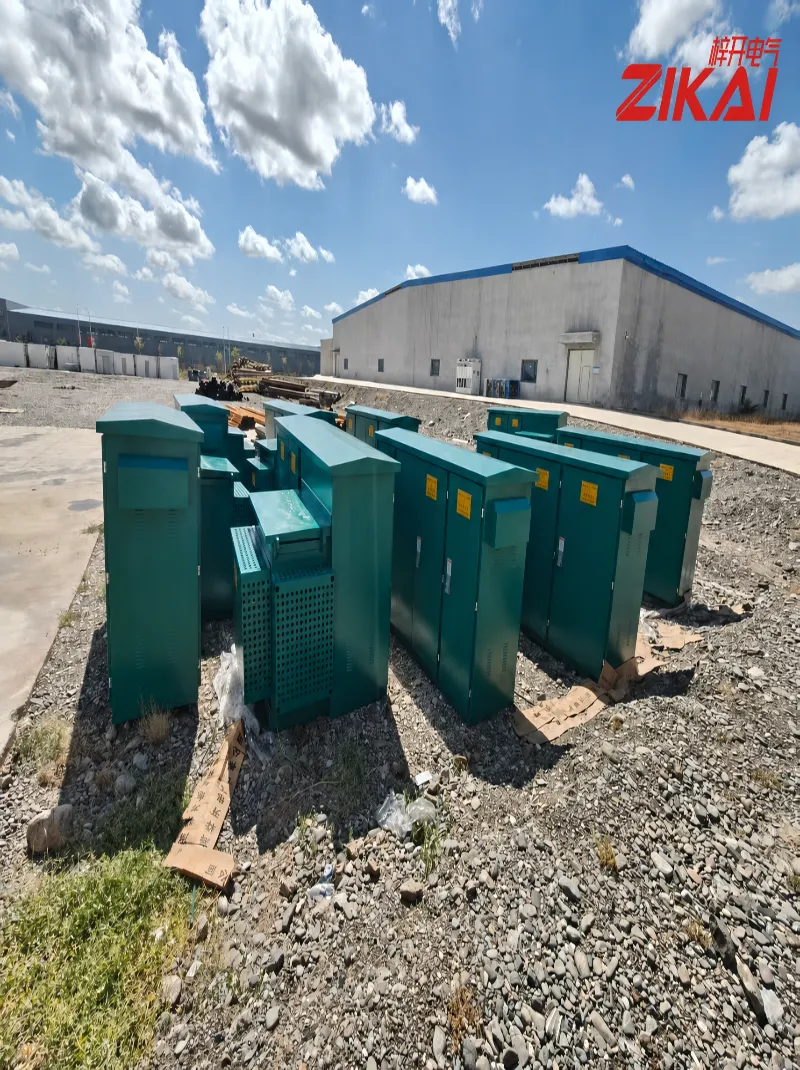

05. Irudia  Lekuan entregatu eta instalatzeko prestatuta dagoen ekipoa. Kanpoko lanak eguraldiarekin, haizearekin eta guneko baldintzekin lehiatzea esan nahi du; lan-sekuentzia zenbateraino programatuta dagoen sarritan erabakitzen du entrega-erritmoa.

4. Konpromisorik ez dugun hiru xehetasun

1. Kondentsadore bat ez dago "sartzen" kommutazio-zirkuitua egiaztatu arte

Kondentsadore-zirkuituek normalean serieko erreaktoreekin batera funtzionatzen dute, anplifikazio harmonikoa hezetzen baitute eta korrontea mugatzen dute kommutazioan. Ordezkapen batean erreaktorearen eta kontaktorearen egoerari kasurik egiten ez badiote, kondentsadore-banku berri bat diseinatu zenetik haratagoko ateraldi baten eraginpean egon daiteke.

2. Armairuaren eskulanak mantentze-kostua erabakitzen du hemendik hamar urtera

Fase-kolore-kodeketa, hari-zenbakien mahukak, terminalen isolamendu-botak, arnesen multzoa, busbarren lotzea eta momentua - hauek dira onarpen-argazki batean aipagarriak ez diren piezak, eta teknikari bat hamarkada bat beranduago mendean egongo direnak. Behar bezala eginda, akats bat hamar minututan aurki daiteke. Ardurarik gabe eginda, egun oso bat iraun dezake.

3. Bederatzi unitate, estandar bat

Osagaien diseinua, fasearen definizioa eta etiketatzea gune bereko unitate batetik bestera desberdinak badira, mantentze-lanak asmakizun bihurtzen dira. Lan estandar eta etiketatze-konbentzio bakarra aplikatu genuen bederatzi unitateetan eta argazki-erregistroak lekuan gorde genituen, ekipamendua entregatzen den egunetik jarraitzeko.

5. Bezeroak lortzen duena

• Konpentsazioa leheneratu da — konpentsazio erreaktiboa maila normalera itzuli da, potentzia-faktorea eta tentsio-kalitatea hobetuz, linearen galerak mozten eta transformadoreen karga arintzen laguntzen du.

• Konmutazio fidagarriagoa: kondentsadoreen, erreaktoreen eta kontaktoreen arteko erlazioa berrezartzen da, aldaketa anormalengatik bigarren mailako kalteak izateko arriskua murriztuz.

• Mantentze-lan errazagoa: fase-kolore eta hari-zenbakien eskema koherente batek ikuskapena, akatsen kokapena eta ordezko piezak bizkorrago egiten ditu.

• Dokumentatutako prozesu bat: funtsezko faseak argazkiak atera eta artxibatu egiten dira, etorkizuneko zerbitzuetarako edo sistema zabaltzeko prest.

6. Zikai Electric buruz

Zikai Electric-ek (ZIKAI) potentzia-ekipamenduen pakete osoak fabrikatzen, berritzen eta ematen ditu, azpiestazioetatik eta kondentsadoreak konpentsatzeko gailuetatik lotutako banaketa eta kable-junturako ekipamenduetara. Gure lana hormigoia da: ekipoak egonkor, erabilgarri eta arazorik gabe egin funtzionamendu-baldintzetan.

Kashgar geltoki bat da ibilbide horretan. Kostaldeko gune hezeetatik ipar-mendebaldeko haizeetaraino, bere tenperatura-aldaketa handiekin, ekipoak ez du inoiz funtzionatzen laborategiko baldintzetan, eta horregatik tematzen gara amaiera bakoitza eta etiketa bakoitza egokia lortzeko.
