Gaintentsio-babesleen eta tximista-errenteen arteko desberdintasunen analisia lan-printzipioetan eta aplikazioetan

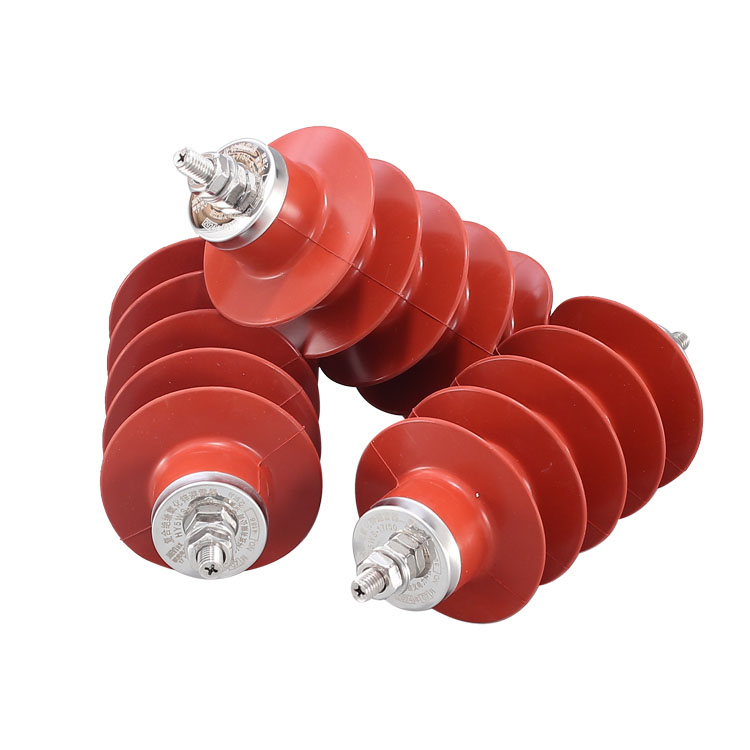

Energia-sistemetan eta hainbat ekipamendu elektrikoetan, gaintentsioa eta tximistak dira segurtasun arriskurik ohikoenak eta suntsitzaileenetakoak. Arrisku horiek arintzeko, gaintentsio babesleak (SPD) etatximista-paragailuaknormalean ingeniaritza aplikazioetan instalatzen dira.

Biak babes elektrikorako gailuak badira ere, desberdintasun handiak dituzte babestutako objektuetan, lan-printzipioetan eta aplikazio-eszenatokietan, eta ezin dira elkarren artean trukatu edo ordezkatu besterik gabe.

I. Gaintentsioaren babeslea: Sistemaren gaintentsioaren aurkako "Lehenengo Defentsa Lerroa"

Gaintentsio-babesleak, gaintentsioak babesteko gailuak (SPD) bezala ezagutzen direnak, nagusiki energia-sisteman sortutako gaintentsioetatik babesteko erabiltzen dira, hala nola:

Funtzionamenduaren gaintentsioa (piztea, itzaltzea, bat-bateko karga aldaketak)

Gaintentsio induzitua

Tximistak eragindako gorakadak (zuzeneko tximistak)

Lan-printzipioa

Sistemaren tentsioa tarte normalaren barruan dagoenean, gaintentsioaren babeslea inpedantzia handiko egoeran dago eta ez du ia eraginik sistemaren funtzionamenduan;

Lineako tentsioak bere balio onargarria gainditzen duenean, babeslearen barruko osagai ez-linealek azkar eramaten, desbideratzen, estutzen edo xurgatzen dute gehiegizko energia, eta horrela ekipamenduaren tentsioa segurtasun-tarte batera mugatzen dute.

Osagai funtzional arruntak honako hauek dira:

Metal oxidozko varistorea (MOV)

Gasa isurtzeko hodia (GDT)

Silizio kontrolatutako zuzentzailea (SCR)

Instalazio-kokapen tipikoak

Potentzia banatzeko armairua sarrerako linearen amaiera

Busbar sistema

Doitasun-ekipoen aurrealdea (PLC, tresnak, komunikazio-ekipoak, etab.)

Bere oinarrizko funtzioa hau da: gaintentsioaren anplitudea murriztea eta ekipoen isolamendua eta barne osagai elektronikoak babestea.

II. Tximista-erasotzailea: "Tximista-energiaren bide bat" eskaintzea

Tximist-erasogailuak tximista zuzenen eta tximisten gorakada gogorren aurka babesteko erabiltzen dira batez ere. Fokua ez da "tentsioa mugatzea", tximista-korrontea azkar deskargatzea baizik.

Lan-printzipioa

Tximistak transmisio-linea edo eraikin bat jotzen duenean, tximista-erraigailuak oso denbora laburrean inpedantzia baxuko kanal bat era dezake, tximista-energia izugarria lurrera desbideratuz zuzenean, tximista-korrontea ekipamenduaren gorputzetik edo eraikinaren egituratik igarotzea eragotziz, eta, ondorioz:

Ekipoen matxura

Isolamenduaren kalteak

Deskarga elektrikoa jasateko arriskua langileentzat

Tximistarik edo funtzionamendu-baldintza normaletan, tximista-paragailuak, funtsean, ez du sistemaren funtzionamenduan parte hartzen.

 Mota arruntak

Pin motako tximista-paragailuak

Metal oxidozko tentsio-motagailuak (hutsunerik gabeko motak)

Aplikazioaren eszenatoki tipikoak

Garraio eta banaketa lineak

Azpiestazioak

Tximista babesteko sistemak eraikitzea

Kanpoko instalazio elektrikoak

Tximista-paralereek tximista zuzenen eta energia xahutzearen aurka babestea azpimarratzen dute, tentsio-kontrol zehatza baino.

Gaintentsio-babesleen eta tximista-motagailuen arteko konparaketa

IV. Ingeniaritza Praktikan Hautatze Ikuspegi Zuzena

Ingeniaritza praktikoan, tentsio-babesleak eta tximista-erasogailuak sarritan konbinatuta erabiltzen dira, aukera gisa baino:

Tximista-paragailuak: "Tximista blokeatu eta desbideratzeko" arduraduna

Tentsio-babesleak: "Hondar-tentsioak arintzeaz eta ekipamendu sentikorra babesteaz" arduratzen dira.

Bakarrik babes sistema mailakatu bat osatuz sistema elektrikoaren segurtasuna eta egonkortasuna benetan hobetu daitezke tximistak eta sistemaren gaintentsioaren arrisku bikoitzean.
